菜单介绍

协议管理

配置设备通信协议、指令格式、校验方式和组合协议。

支持的协议

协议配置决定设备指令的解析和发送方式,新增协议后应立即执行连通性验证。

支持 TCP、TCP 单向无响应、UDP、WebSocket、MQTT、串口、内置继电器、DMX512 和组合协议。

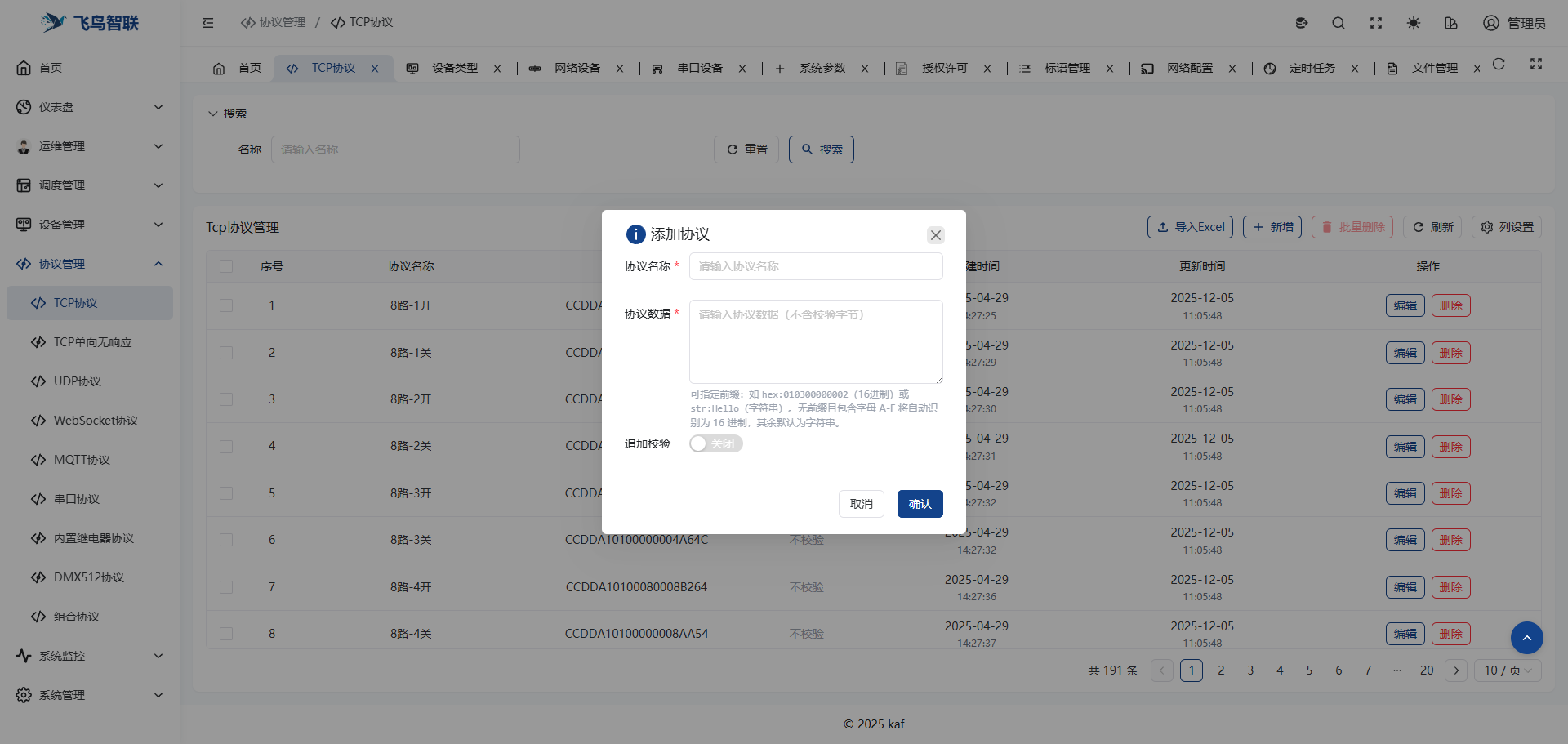

添加协议

  1. 支持外部控制的设备一般都会提供接入文档,无论是网络还是串口,请按照文档在左侧选择对应的协议类型进行添加。
  • 除组合协议外,其他的添加方式一致,协议数据可直接添加前缀指定是什么进制
  • 当开启追加校验的时候会按照算法自动追加发送,无需手动计算。

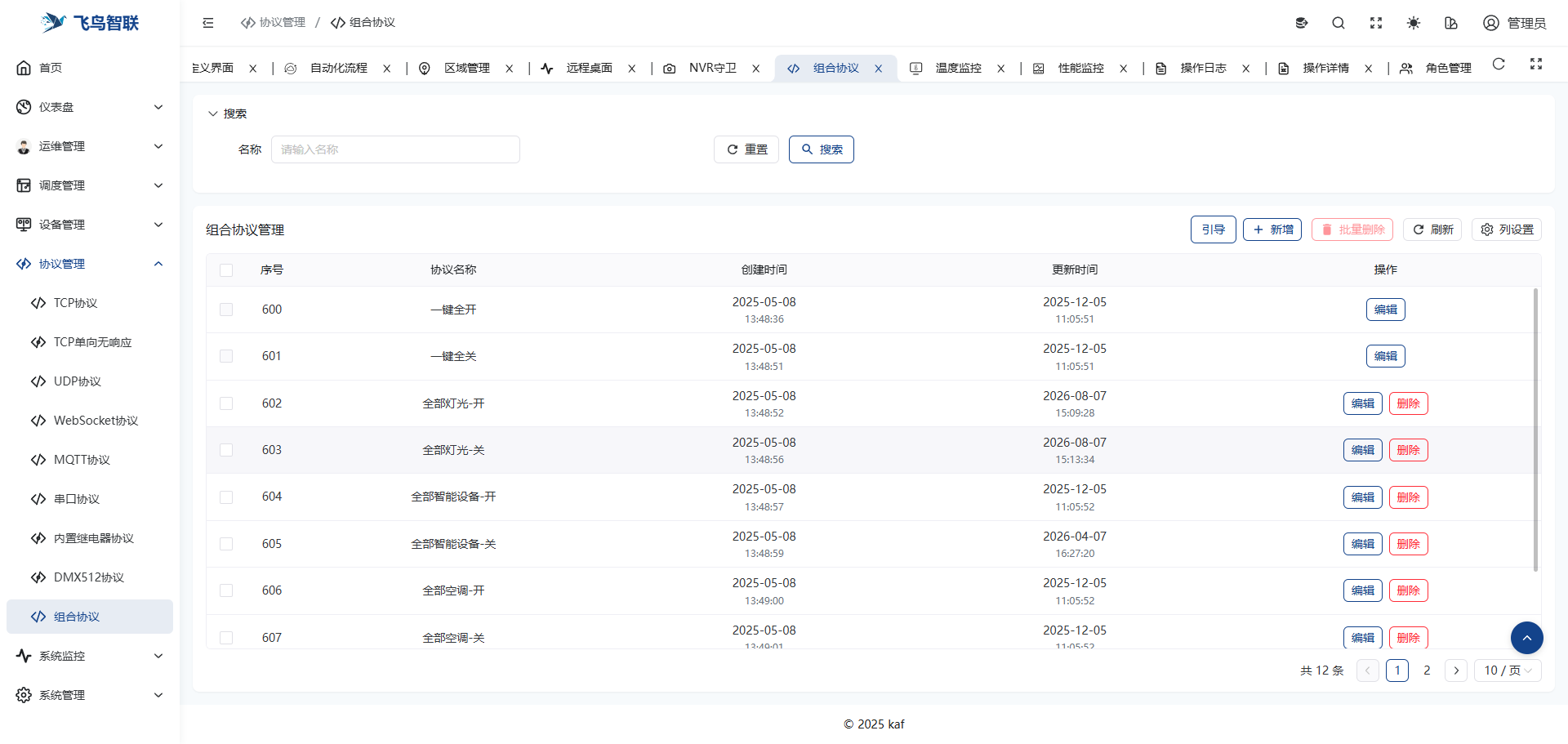

  1. 组合协议是为了实现个性化的指令编排功能
  • 可点击引导按钮进行学习
  • 此处的600与601的一键全开与一键全关对应调度管理——总控与场景中的默认一键全开与全关项,此处绑定的只能是下述的其他组合协议。
  • 其他的组合协议关联的时候需要已有创建的设备并且关联了匹配的协议。
  • 组合协议可实现中转功能例如需要将设备A的协议按钮在设备B中进行展示。可先创建一个组合协议关联协议A的相关协议,然后找到设备B,点击关联协议选择上一步创建的组合协议。
  • 每个组合协议都可以单独设置“执行模式”,不只是一键全开和一键全关。选择“顺序执行”时,子指令按配置顺序执行,并等待各自的延时;选择“并发执行”时,子指令并行调度,各自的延时仍会生效。需要严格按先后顺序控制设备时请选择顺序执行。
  • 已有的一键全开和一键全关仍可能保留原先的并发设置;升级后请按实际控制需求打开组合协议检查并保存执行模式。嵌套组合协议会按各自配置的模式执行。
